Grafana y su integración con Pandora FMS

Grafana es una plataforma de código abierto para la visualización y monitorización de datos en tiempo real. Una de sus funciones es la creación de paneles interactivos y personalizables que facilitan el análisis de métricas provenientes de diversas fuentes, como bases de datos, sistemas de monitorización y plataformas en la nube.

Su flexibilidad y compatibilidad con múltiples proveedores de datos lo convierten en una herramienta esencial para la observabilidad y toma de decisiones en entornos de TI.

¿Qué ventajas ofrece para tu infraestructura?

• Monitorización en tiempo real de métricas y logs.
• Compatibilidad con múltiples fuentes de datos, como Prometheus, InfluxDB, MySQL, AWS CloudWatch y más.
• Alertas y notificaciones personalizables para una respuesta proactiva.
• Interfaz intuitiva y altamente personalizable para análisis visual eficaz.
• Escalabilidad y extensibilidad mediante plugins y paneles personalizados.

Grafana es ideal para organizaciones que buscan mejorar la visibilidad de sus sistemas, optimizar la monitorización y facilitar la toma de decisiones basada en datos.

Integración de Grafana y Pandora FMS

Grafana dispone de una integración en Pandora FMS, que permite unificar ambas plataformas de monitorización. Para poder usar esta integración, sólo son necesarios unos prerrequisitos mínimos:

• Extensión API cargada en Pandora.
• Acceso desde Grafana a la máquina de Pandora de la que va a recibir los datos y que tiene cargada la Extensión API.
• Habilitar el ID del plugin en el fichero de configuración de Grafana.

Estas configuraciones se pueden realizar rápidamente siguiendo los siguientes pasos:

1. Añadir la extensión de Pandora FMS

Lo primero de todo será cargar en nuestra consola de Pandora FMS la extensión que nos permitirá obtener los datos a representar en los dashboard de Grafana.

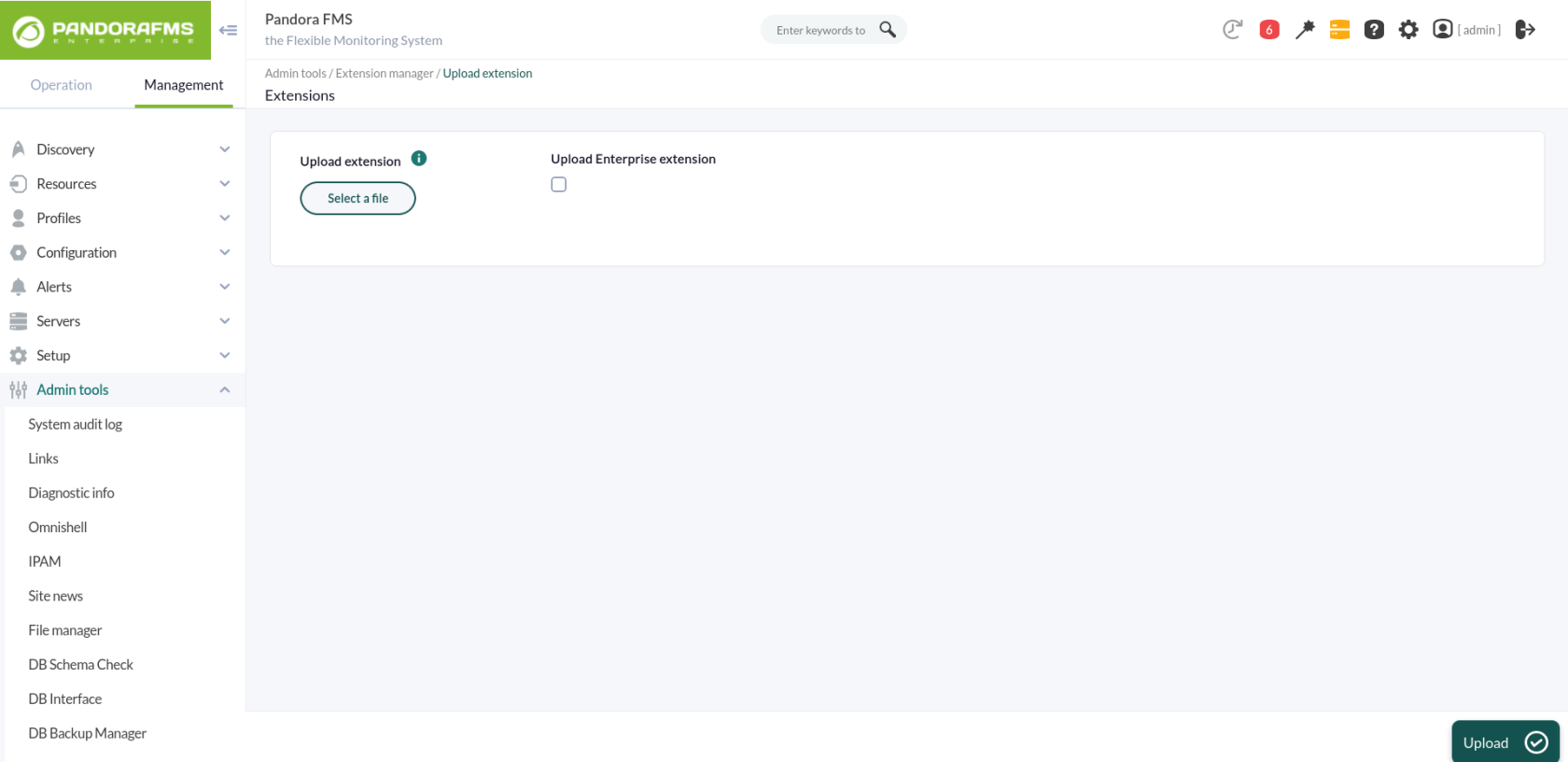

Para ello, solo tendremos que descargar el paquete ZIP que podemos encontrar en nuestra librería y subirlo a la consola de Pandora FMS desde el menú: Admin tools > Extension manager > Extension uploader:

Es importante no marcar la opción de “Upload enterprise extension”.

En definitiva, lo que estamos haciendo es ubicar el contenido del fichero ZIP en el directorio de extensiones de la consola de Pandora FMS, lo que resultará en la creación del directorio:
/var/www/html/pandora_console/extensions/grafana

Si, como en nuestro caso, la instalación parte de una ISO de Pandora FMS, también será necesario modificar un parámetro de la configuración del servidor Apache.

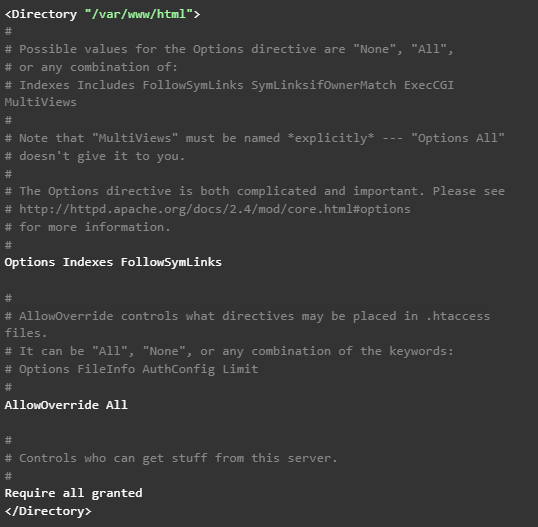

Basta con editar el fichero /etc/httpd/conf/httpd.conf, e introducir el parámetro “AllowOverride none” como “AllowOverride All”, dentro de las directivas del bloque ‘’ ya que es donde se encuentra localizada nuestra consola de Pandora FMS. Tendría que quedar por lo tanto de esta manera:

También añadiremos un parámetro en la configuración de PHP. Tendremos que agregar la siguiente línea al final del fichero /etc/php.ini: serialize_precision = -1

Y para que estos cambios tengan efecto se debe reiniciar el servicio de Apache:

2. Cargar el plugin de Pandora FMS para Grafana

Tendremos que subir al servidor de Grafana el fichero ZIP con todos los ficheros del plugin y ubicarlo en la ruta “/var/lib/grafana/plugins”. Descomprimimos el fichero en esta ruta con el comando “unzip” y reiniciamos el servicio de Grafana para que lo cargue:

3. Configurar Pandora FMS como origen de datos para los dashboards de Grafana

Agregar las siguientes líneas al final del fichero de configuración de Grafana (/etc/grafana/grafana.ini):

Después de este cambio se deberá volver a reiniciar el servicio de Grafana mediante el siguiente comando: service grafana-server restart

En este punto lo que tenemos que hacer es configurar el plugin subido en Grafana para que se conecte con la extensión cargada en Pandora FMS y nos permita usar sus datos en los dashboards de Grafana.

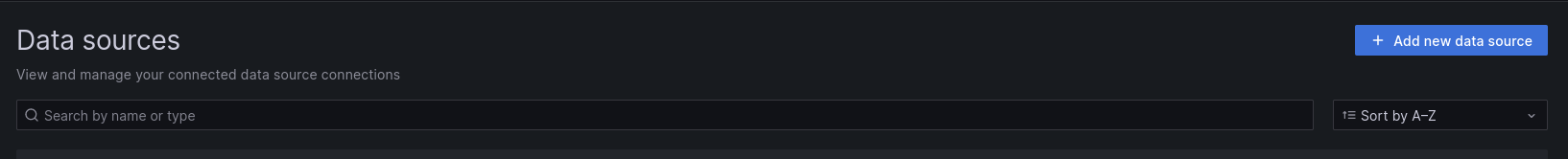

Tenemos que acceder en Grafana al menú “Configuration > Datasources” y hacer click en el botón “Add datasource”:

Nos aparecerán distintos plugins que podremos configurar, y en la parte inferior del listado veremos el plugin que acabamos de cargar para Pandora FMS. Hacemos click en él:

Esto nos llevará a un formulario donde solo necesitaremos rellenar 3 campos para la conexión con la extensión de Pandora FMS:

• URL a la extensión, que de acuerdo a la sugerencia que veremos será (por defecto) “http://x.x.x.x/pandora_console/extensions/grafana”, siendo “x.x.x.x” la dirección IP o nombre DNS a nuestra consola de Pandora FMS.
• Usuario de Pandora FMS, el cual nos permitirá obtener los datos para los dashboards de Grafana. Este usuario debe tener al menos permisos de lectura de agentes (AR) y únicamente podrá obtener los datos de aquellos agentes sobre los que tenga permisos.
• Contraseña del usuario de Pandora FMS.

Con estos campos completados, podremos hacer click en el botón “Save & Test” para verificar el funcionamiento de nuestro nuevo origen de datos:

¿Qué pasa si no funciona correctamente?

En configuración podríamos ver distintos errores, como por ejemplo:

• HTTP Error Bad Gateway → Si Grafana no pudiese conectarse con Pandora FMS o si la dirección IP indicada fuese incorrecta.
• HTTP Error Not Found → Si la URL indicada no fuese correcta, por ejemplo porque la extensión de Pandora FMS no se hubiese cargado correctamente o simplemente por un error al escribir la URL en el formulario.
• Datasource connection error: Unauthorized → Si el usuario y/o contraseña indicados no fuesen correctos o si el usuario no tuviese los permisos mínimos de lectura de agentes (AR).

Crea tu primer Dashboard en Grafana

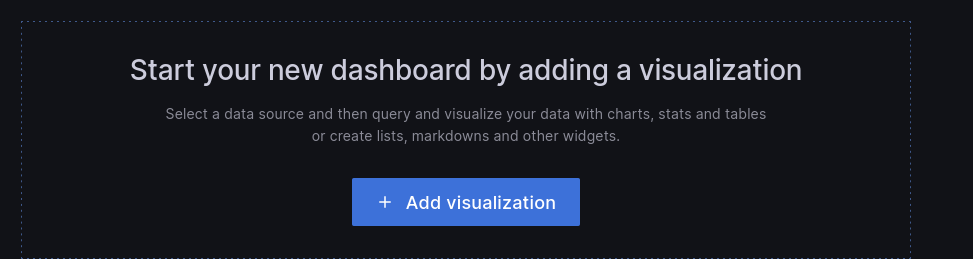

Primero tenemos que ir al menú “Create > Dashboard”, y en el panel que nos aparecerá hacer click en el botón “Add visualization”:

Esto nos llevará a un formulario donde, en el desplegable “Query”, elegiremos nuestro origen de datos de “Pandora FMS”. Esto hará que la parte inferior del formulario cambie y veamos una consulta para elegir un módulo del que mostrar los datos en el panel:

• Label: Nos permitirá indicar la etiqueta que queramos que tengan los datos representados para esta consulta.
• Group: Lo usaremos para filtrar el agente del que representar los datos. Es necesario indicar algún grupo.
• Agent: Lo usaremos para filtrar el módulo del que representar los datos. Es necesario indicar algún agente.
• Module: Lo usaremos para indicar exactamente el módulo del que representar los datos.
• TIP: Se trata de un campo que nos permitirá indicar si los datos a representar irán compactados o no. Si no se marca, los datos se compactarán, lo que resultará en gráficas más fáciles de interpretar y rápidas de cargar, aunque la muestra de datos no será la real sino más bien una media de los mismos.

Y con esto ya tendríamos nuestros primeros datos de Pandora FMS en Grafana.

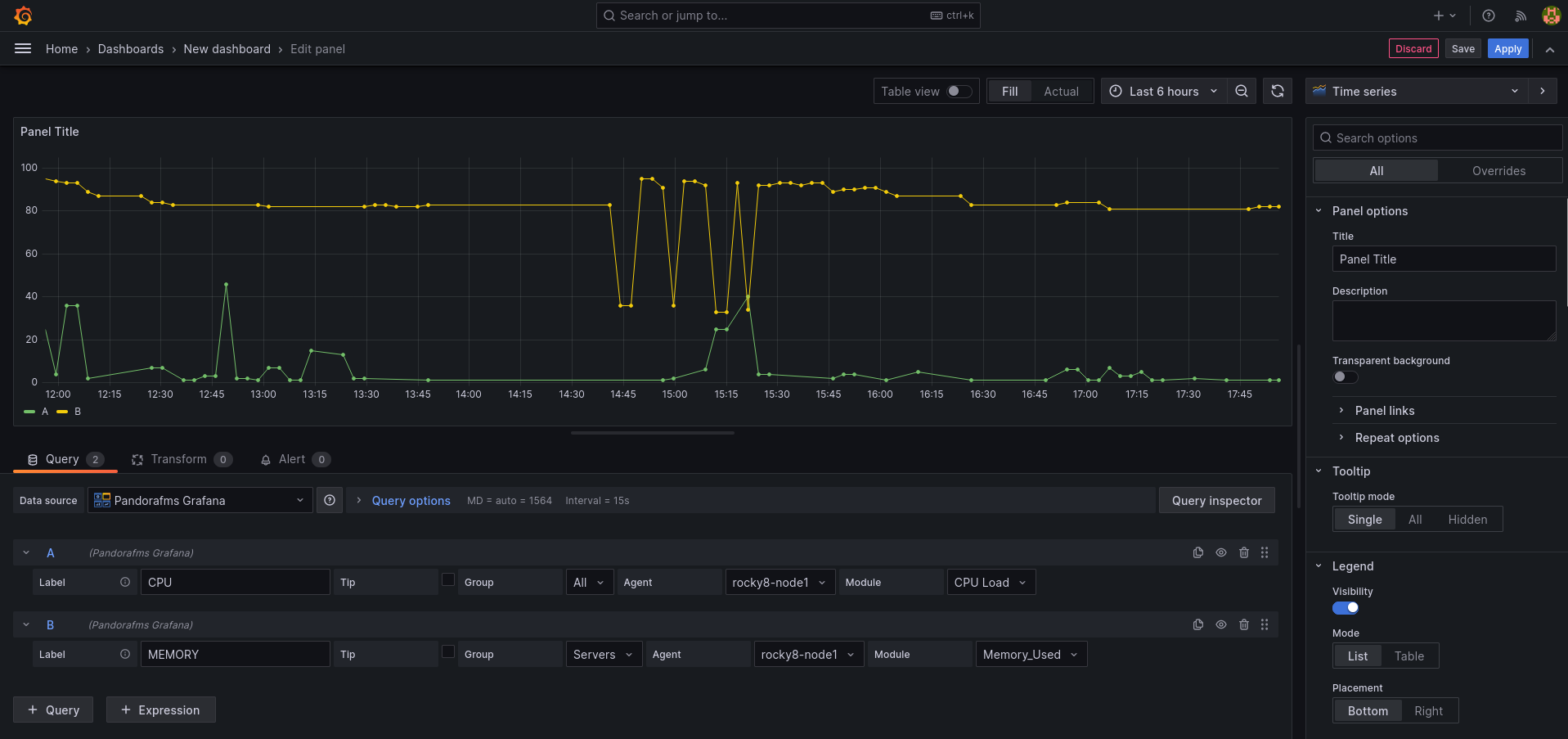

Podemos incluir más de una consulta en un mismo panel, lo que nos permite comparar los datos de distintos módulos:

Y también podemos añadir más paneles dentro de un mismo dashboard de Grafana, de modo que tengamos en una misma pantalla toda la información necesaria.

Crea tu primera alarma en Grafana

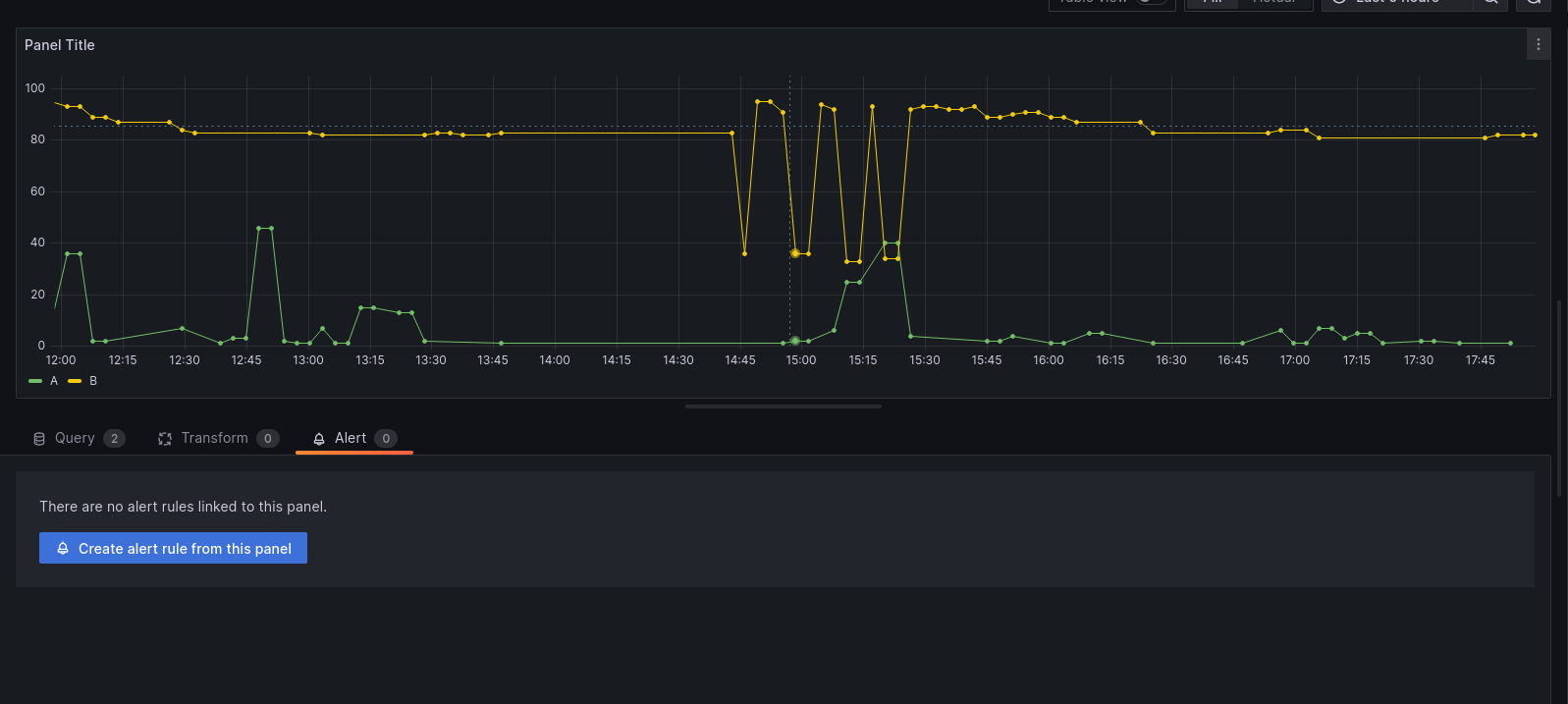

Podremos crear una alerta desde el menú “Alert” , en la visualización del dashboard (una vez guardado el Dashboard).

En este menú deberemos ajustar unas cuantas reglas, para configurar nuestra alerta:

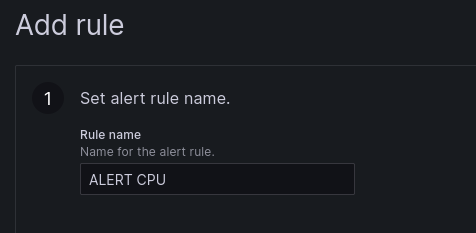

1 . Establecer el nombre de la regla de alerta.

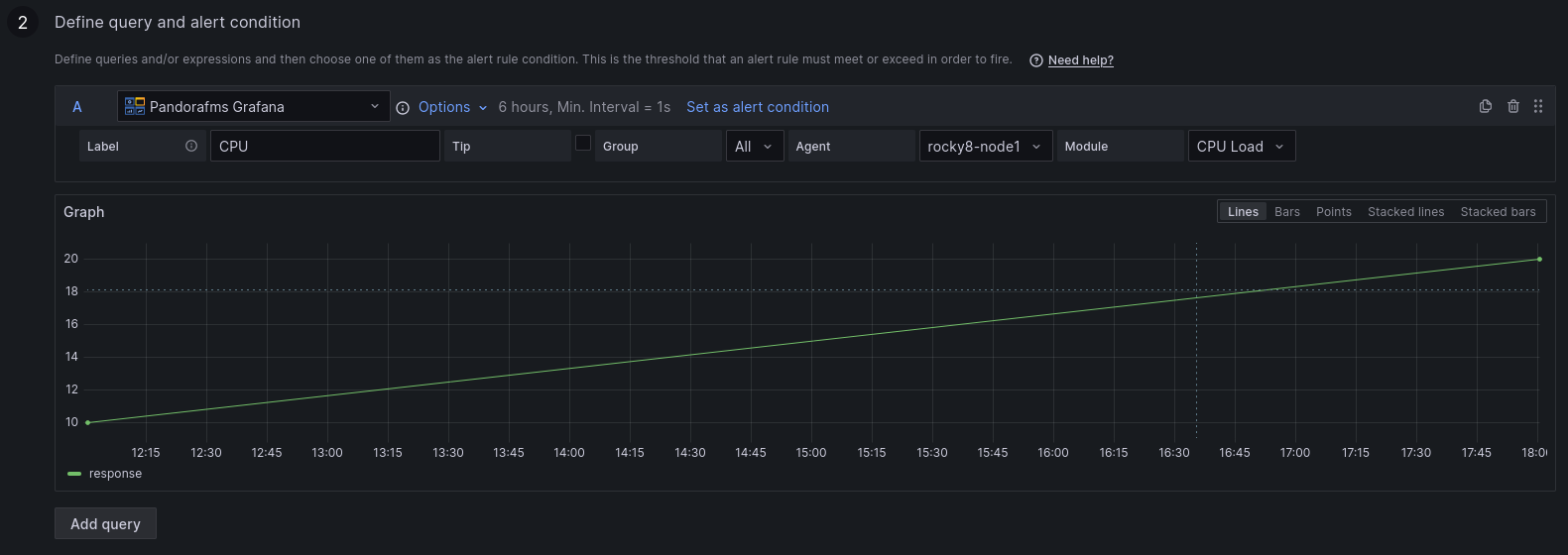

2. Definir la consulta y la condición de alerta.

3. Establecer el comportamiento de evaluación de alertas.

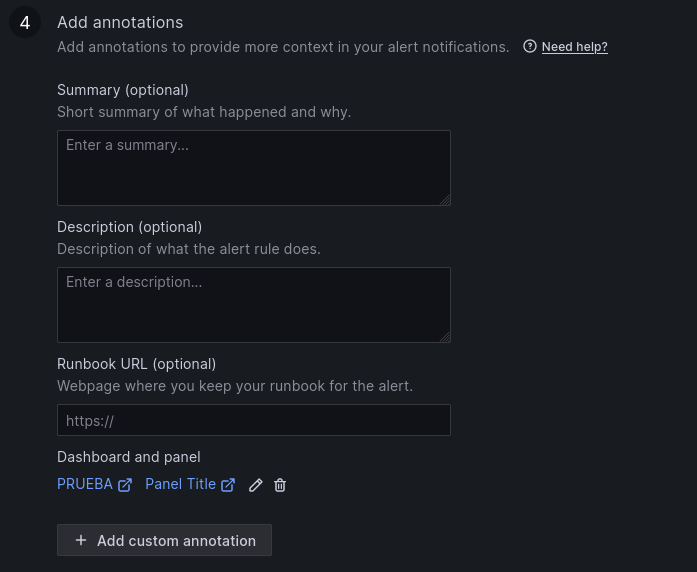

4. Añadir anotaciones.

5. Configurar notificaciones.

Una vez configurada y guardada la alerta, podremos verla en el dashboard:
