Topologías distribuidas: Satellite Server

El Satellite Server se emplea para descubrir y monitorizar redes y equipos remotos, bien elementos de red (routers, switches, etcétera) vía SNMP o ICMP, o bien servidores MS Windows® (vía WMI) o GNU/Linux® (vía SNMP). Es especialmente útil para monitorizar redes remotas inaccesibles desde el servidor de Pandora FMS, y donde tampoco se pueden instalar Agentes Software.

El Satellite Server tiene algunas características que lo hacen especial:

• Puede ejecutar pruebas de red (ICMP, Latencia y SNMP v1 y v2) a una tasa extremadamente alta (500 chequeos por segundo). Para SNMP v3 debe configurar las credenciales de acceso y debido al cifrado de datos hará un chequeo menos rápido.
• Solo envía datos al servidor cada X segundos (por defecto 300), pero puede ejecutar las pruebas de latencia, ICMP y SNMP con un intervalo menor de forma que, cuando detecta cambios de estado, notifica inmediatamente al servidor. Estos cambios de estado se han de definir previamente si el tipo de Módulo no es un *_proc (por ejemplo interfaces de red o conectividad general de red).
• Es un servidor autónomo, no requiere conexión a la base de datos de Pandora FMS. Envía todos los datos como XML de forma que funciona como un servidor independiente, similar a como lo hace un Agente Software en modo broker o a un Export Server.
• Tiene un mecanismo de autodiscovery para SNMP y WMI, de forma que crea los Agentes detectados (por dirección IP), detecta los elementos dinámicos (interfaces de red, almacenamiento) y los monitoriza de forma automática.
• En sistemas MS Windows® detecta discos, CPU y memoria.
• En sistemas de red con SNMP detecta estado de las interfaces, tráfico de entrada y salida por cada interfaz, y el nombre del sistema.
• Los Módulos autogenerados se pueden modificar como otro módulo más, gestionando el Agente desde la consola, como si fuera un Agente ordinario (en la sección de Operaciones masivas → Satélite).
• Se pueden crear Agentes manualmente generando un fichero de configuración de Agente en el directorio de configuraciones del Satellite Server.
• Tanto el Satellite server como el Network Server soportan IPv6 en todas sus funcionalidades avanzadas.

Esta herramienta es compatible con Rocky Linux 8.x, AlmaLinux 8.x y RHEL 8.x .

Requisitos para el uso de la herramienta de instalación en línea (online):

• Tener acceso a internet.
• Tener instalado curl (viene por defecto en la mayoría de las distribuciones).
• Cumplir con los requisitos mínimos de hardware.
• Ser usuario administrador root.
• Contar con un SO compatible.
• En el caso de usar RHEL 8 será necesario que previamente esté activado con una licencia y subscrito a los repositorios estándar.

Para usar la herramienta de instalación online simplemente se accede a la línea de comandos dispuesta por su proveedor en la Nube, con usuario administrador root, y ejecutando:

export PANDORA_SERVER_IP='<PandoraServer IP or FQDN>' && curl -Ls https://pfms.me/satellite-ent-deploy| bash

Instalación personalizada utilizando la herramienta de instalación online:

• PANDORA_SERVER_IP: Dirección IP o FQDN del servidor Pandora FMS al que apuntará el Satellite server. Parámetro obligatorio.
• TZ: Huso horario del Satellite server. Parámetro opcional.
• SATELLITE_SERVER_PACKAGE: URL personalizado de paquete tarball de instalación del Satellite server. Parámetro opcional.
• SATELLITE_KEY: Licencia Satellite server para activar automáticamente. Parámetro opcional.
• REMOTE_CONFIG: Configuración remota. Parámetro opcional, habilitado por defecto (valor 1).
• INSTALL_AGENT: Parámetro opcional, habilitado por defecto (valor 1), permite instalar el Agente software (se pueden usar todas las variables de configuración del instalador en línea del agente).
• VMWARE_DEPENDENCIES: Opcional, permite instalar dependencias del plugin de VMware®, deshabilitado por defecto (0).
• ORACLE_DEPENDENCIES: Opcional, permite instalar dependencias del plugin de Oracle®, deshabilitado por defecto (0).
• MSSQL_DEPENDENCIES: Opcional, permite instalar dependencias del plugin de MS SQL Server®, deshabilitado por defecto (0).
• SKIP_KERNEL_OPTIMIZATIONS: Deshabilitar la optimización del kernel recomendada, avanzado, deshabilitado por defecto (0).

env TZ='Europe/Madrid' \
SATELLITE_KEY='SOPORTEDEV00RS0REB3M2T7ZHISO51IIQH52JISJ47VGHIRM...'\
  PANDORA_SERVER_IP='192.168.10.10' \
  REMOTE_CONFIG=1 \
  INSTALL_AGENT=1 \
  VMWARE_DEPENDENCIES=1 \
  ORACLE_DEPENDENCIES=1 \
  MSSQL_DEPENDENCIES=1 \
  SKIP_KERNEL_OPTIMIZATIONS=0 \
sh -c "$(curl -fsSL https://pfms.me/satellite-ent-deploy)"

El sistema operativo GNU/Linux recomendado es RedHat Enterprise -RHEL- 8 / Rocky Linux 8 (EL8) y es compatible con EL9.

Es necesario instalar Fping, Nmap y libnsl de forma independiente y primero se debe configurar el repositorio EPEL, visite el siguiente enlace:

https://docs.fedoraproject.org/en-US/epel/#_quickstart

y seleccione el sistema operativo. Si se utiliza Rocky Linux 8:

dnf config-manager --set-enabled powertools
dnf install epel-release

Instale Perl con el siguiente comando:

dnf install perl

Dependencias fundamentales del Satellite Server: PandoraWMIC (versión 762 y posteriores), Fping, Nmap y libnsl. En el instalador se adjuntan las dependencias de Braa y PandoraWMIC.

dnf install fping nmap libnsl

Una vez descargado el paquete que contiene el Satellite Server es necesario ir a la carpeta de descarga con privilegios de root y descomprimir el binario:

tar -xvzf pandorafms_satellite_server_X.XNG.XXX_x86_64.tar.gz

A continuación se generará una carpeta denominada satellite_server. Vaya a dicha carpeta tecleando:

cd satellite_server/

Para instalar el Satellite Server en sí, debe ejecutar el comando de instalación:

./satellite_server_installer --install

Una vez terminado el proceso, será necesario editar el fichero de configuración del satélite localizado en:

/etc/pandora/satellite_server.conf

Busque el token server_ip e indique ahí la dirección IP o dominio del servidor Pandora FMS al cual se conectará el servidor Satélite.

Tras ello puede guardar el archivo e iniciar el servicio, ejecutando lo siguiente:

sudo /etc/init.d/satellite_serverd start

En caso de algún error o mal funcionamiento, puede revisar el fichero de registro en:

/var/log/satellite_server.log

Con derechos de administrador ejecute el instalador firmado digitalmente (versión 762 y posterior). La ventana de instalación aparecerá en el siguiente paso de la instalación.

Luego introduzca la clave de licencia de Pandora FMS para continuar con la instalación.

En el siguiente apartado debe configurar la dirección del servidor Pandora FMS para el envío de los datos; puede definir las reglas exploración de red para el Satellite Server. Será necesario reiniciar la máquina para que se apliquen todos los cambios.

Una vez terminado el proceso, puede arrancar y detener el servicio Satellite Server PFMS desde el menú Inicio de MS Windows®.

Por motivos de seguridad de MS Windows®, algunas versiones tienen limitados los usuarios con los que realizar consultas WMI remotas. En el caso de que estas consultas no se lleven a cabo, la solución es ejecutar el servicio del Satellite Server como usuario Administrador.

Abrir servicios:

Hacer clic sobre el servicio y entrar en Propiedades:

Sobre la ventana de Iniciar sesión se selecciona una cuenta con permisos de Administrador y se aplican los cambios:

Se debe reiniciar el servicio para aplicar los cambios.

Todos los parámetros que requieren un timeout o tiempo de expiración se deben especificar en segundos (por defecto 300 segundos, que es igual a 5 minutos).

Es importante destacar que los intervalos de latency y SNMP son específicos al cambio de estado. En el caso de los chequeos booleanos (estado de un puerto, estado de la máquina), el umbral que define el cambio de estado es automático. En el caso de valores numéricos (latencia, tráfico de red en una interfaz, espacio de disco, CPU, etcétera), se basa en el umbral. Por defecto no se definen umbrales; esto tiene que hacerse en la definición del Módulo.

agent_interval xxx

Por defecto, 300 segundos (5 minutos). Será el tiempo tras el que se enviarán datos al servidor, independientemente de que los chequeos que haga el Satellite Server sean con un intervalo más corto. De ser necesario, y por defecto, se crean Agentes en el servidor Pandora FMS correspondiente según el tiempo aquí especificado.

Si el dato recopilado cambia respecto al anterior lo envía en ese momento. Si es igual, lo enviará cuando el intervalo de ese Agente así lo ordene. Es útil para realizar pruebas muy intensivas y notificar solamente en el caso de cambio de estado.

agent_threads xxx

Número de hilos que se utilizan para mandar ficheros XML de datos.

log_file < path_file >

Indica el fichero en el que se escribe el log del Satellite Server, por defecto en /var/log/satellite_server.log.

recon_task xxxxx[,yyyy]

Direcciones/Redes IP empleadas para el Autodiscovery, separadas por comas. Ejemplo:

192.168.50.0/24,10.0.1.0/22,192.168.70.64/26

server_ip <IP>

Dirección IP o nombre DNS del servidor de Pandora FMS al cual enviar la información. Los datos se envían por Tentacle, de forma que la comunicación hacia el servidor debe estar permitida y garantizada por el puerto 41121/tcp.

recon_mode < mode_discovery >

Modo de autodescubrimiento ( < mode_discovery > ) a utilizar. El sistema empleará los siguientes protocolos para descubrir los sistemas:

• recon_mode icmp Realiza verificación para determinar si el host está en línea (ping) y mide el tiempo de latencia.
• recon_mode snmp Si es capaz de comunicar por SNMP (v1 y v2 únicamente) buscará todas las interfaces de red y sacará el tráfico de todas ellas, así como su estado operativo, además del nombre del dispositivo y ubicación. Probará con las diferentes comunidades suministradas en el fichero de configuración para conectar. Para utilizar SNMP v3 cuyo reconocimiento es innecesario, consulte en este enlace cómo configurar las credenciales de acceso conocidas.
• recon_mode wmi Similar al caso anterior, en este caso mostrando Carga de CPU, Memoria y Discos (todos los disponibles).

recon_community < aaa >,< bbb >,< ccc > …

Especifica una lista de comunidades SNMP < xxx > para usar en el Discovery de SNMP, separadas por comas. Utilizará esta lista en la exploración SNMP: por cada dirección IP encontrada, intentará ver si responde a alguna de estas comunidades.

wmi_auth Administrator%password[,user%pass]

Especifica una lista de parejas de credenciales de usuario, cada una de ellas en el formato < nombre de usuario >%< contraseña > y separadas por comas.

wmi_ntlmv2 [0|1]

Habilita 1 o deshabilita 0 la autenticación con el protocolo NTLMv2 para WMI.

agent_conf_dir < path >

Vía ( < path >) al directorio que crea y almacena automáticamente los ficheros de configuración de cada Agente creado por el Satellite Server. Por defecto /etc/pandora/conf. Dichos Agentes también pueden ser creados manualmente.

group < group_name >

Define el nombre del grupo < group_name > por defecto de los Agentes creados por el Satellite Server.

daemon [1|0]

Si su valor es 1 ejecuta el daemon (servicio) en segundo plano (valor por defecto).

host_file < path_filename >

Es un método alternativo o complementario al de explorar una red para encontrar hosts.

En este fichero ( < path_filename > ), en cada línea hay una dirección. Alternativamente, se le puede pasar en la misma línea el hostname seguido de la dirección IP, de esa forma el Agente será creado con ese nombre y que además use esa dirección IP para los Módulos. Es necesario que al realizar una consulta con fping a esas direcciones su resultado sea en línea para que dichas direcciones sean válidas.

# Encryption key for the Pandora FMS license.
# pandora_license_key

Para la transmisión segura de la licencia al servidor Satélite, deberá configurar en la Consola Web o en el Command Center (Metaconsola) la misma clave de cifrado que colocará en este token.

Véase también el token server_ip .

pandora_license xxxxxxx

Escribe y almacena la licencia del servidor Pandora FMS, tal como se muestra en la sección Management → Setup → License de la Consola web de Pandora FMS.

Se puede usar la misma licencia en tantos Satellite servers como se necesiten, ya que el total de Agentes que usan la licencia se verifica en el servidor de Pandora FMS, no en el Satellite Server.

remote_config [1|0]

Activa por defecto la configuración remota en los Agentes detectados, necesario si quiere gestionarlos desde la Consola después de detectarlos. También activa la configuración remota del propio Satellite Server.

temporal_min_size xxx

Si el espacio libre (en megabytes) de la partición en la que se encuentra el directorio temporal es menor que este valor, no se siguen generando paquetes de datos. De este modo se evita que se llene el disco si por alguna razón se pierde la conexión con el servidor durante un intervalo de tiempo prolongado.

xml_buffer [0|1]

Valor por defecto 0. Estando configurado con valor a 1 el Agente guardará los XML de datos que no haya podido enviar para intentarlo de nuevo más adelante.

snmp_version xx

Versión de SNMP que se utilizará, por defecto 1. Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

braa < path >

Vía < path > al binario de Braa. Valor por defecto /usr/bin/braa.

fping < path >

Vía < path > al binario de Fping. Valor por defecto /usr/sbin/fping.

fsnmp < path >

Vía < path > al binario de Fsnmp (SNMPv3). Valor por defecto /usr/bin/pandorafsnmp.

latency_packets xxx

Número de paquetes xxx ICMP que se envían por petición de latencia.

nmap < path >

Vía < path > al binario de Nmap. Valor por defecto /usr/bin/nmap.

nmap_timing_template x

Un valor x que especifica el nivel de agresividad de Nmap, de 1 a 5. Uno significa más lento pero más fiable, cinco significa más rápido pero menos fiable. Valor por defecto: 2.

ping_packets xxx

Número de paquetes ICMP que se envían por cada ping.

recon_enabled [0|1]

Habilita (1) o deshabilita (0) el autodescubrimiento de equipos.

recon_timing_template xxx

Tal como nmap_timing_template pero aplicado a las exploraciones de red.

server_port xxxxx

Número de puerto del servidor Tentacle.

server_name xxxxx

Nombre del servidor Satellite (por defecto toma el hostname de la máquina).

server_path < path >

Ruta o < path > donde los ficheros XML son copiados si el transfer_mode está en local (por defecto /var/spool/pandora/data_in).

Parámetros del servidor que son pasados a Tentacle.

transfer_mode [tentacle|local]

Modo de transferencia de ficheros. Puede ser únicamente tentacle o local (por defecto tentacle).

snmp_verify [0|1]

Habilita (1) o deshabilita (0) la comprobación de módulos SNMP v1 que hacen fallar Braa en tiempo real. Estos Módulos serán descartados y dejarán de ejecutarse. Véase también tanto snmp2_verify como snmp3_verify.

snmp2_verify [0|1]

Habilita (1) o deshabilita (0) la comprobación de módulos SNMP v2 que hacen fallar Braa en tiempo real. Estos módulos serán descartados y dejarán de ejecutarse. Véase también tanto snmp_verify como snmp3_verify.

snmp3_verify [0|1]

Habilita (1) o deshabilita (0) la comprobación de módulos SNMPv3 que hacen fallar Braa en tiempo real. Estos módulos serán descartados y dejarán de ejecutarse. Véase también tanto snmp_verify como snmp2_verify.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Nivel de seguridad utilizado para los mensajes SNMPv3 (noauth, authnopriv o authpriv).

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Nombre de seguridad utilizado para los mensajes SNMPv3.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Protocolo de autenticación (md5 o sha) para peticiones SNMPv3 autenticadas.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Contraseña de autentificación para la solicitud SNMPv3 autentificada.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Protocolo de privacidad (des o aes) para peticiones SNMPv3 cifradas.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

Contraseña de privacidad para mensajes SNMPv3 cifrados.

Para utilizar SNMP v3 consulte en este enlace cómo configurar las credenciales de acceso conocidas.

startup_delay xxx

Espera xxx segundos antes de enviar ficheros de datos por primera vez.

temporal < directory >

Directorio temporal donde se crean los ficheros XML, por defecto /tmp.

tentacle_client < path >

Vía < path > del cliente de Tentacle. Valor por defecto /usr/bin/tentacle_client.

wmi_client < path >

Vía < path > al binario de wmi_client. Valor por defecto /usr/bin/wmic.

snmp_blacklist < path >

Vía < path > a la lista de exclusión de Módulos SNMP. Valor por defecto /etc/pandora/satellite_server.blacklist.

add_host < IP_addr > [ agent_name ]

Añade el host dado ( [ agent_name ] ) a la lista de agentes monitorizados. Se puede especificar el nombre del Agente después de la dirección IP ( < IP_addr > ). Se pueden añadir múltiples hosts, uno en cada línea por separado.

ignore_host < agent_name >

Elimina el host dado de la lista de Agentes monitorizados, incluso si es encontrado en un escaneo de red por una tarea de reconocimiento (Recon Task). El host debe identificarse por el nombre del Agente. Se pueden ignorar múltiples hosts, uno por cada línea.

delete_host < agent_name >

Elimina el host dado de la lista de Agentes monitorizados de forma permanente, borrando su fichero de configuración. El host debe identificarse por el nombre del Agente < agent_name >. Se pueden borrar múltiples hosts, uno por cada línea.

keepalive xxx

El Satellite Server informa de su estado y comprueba cambios en la configuración remota (de los Agentes y de sí mismo) cada xxx segundos. Valor por defecto: 30 segundos.

credential_pass xxx

Contraseña utilizada para cifrar las contraseñas de las cajas de credenciales. Debe ser la misma que se defina en la Consola de Pandora FMS. Por defecto se utiliza el nombre de host.

timeout_bin < path >

Si está definido, el programa timeout (normalmente /usr/bin/timeout) se utilizará al llamar al cliente de Tentacle.

timeout_seconds xxx

Tiempo de expiración, en segundos, para el programa timeout. El parámetro timeout_bin debe estar configurado.

proxy_traps_to < dir_IP[:port] >

Redirige los traps SNMP recibidos por el Satellite Server a la dirección (y puerto, opcionalmente) especificados. Por defecto se utiliza el puerto 162.

proxy_tentacle_from < dir_IP[:port] >

Redirige los datos recibidos por Tentacle server desde la dirección (y puerto, de manera opcional) especificados. Por defecto se utiliza el puerto 41121.

proxy_tentacle_to < dir_IP[:port] >

Redirige las peticiones de clientes de Tentacle recibidas por el Satellite Server a la dirección (y puerto, de manera opcional) especificados. Por defecto se utiliza el puerto 41121.

dynamic_inc [0|1]

Con valor de 1 mueve los módulos dinámicos descubiertos de forma automática (SNMP, WMI, …) a ficheros separados para que no interfieran con la configuración remota de Agentes.

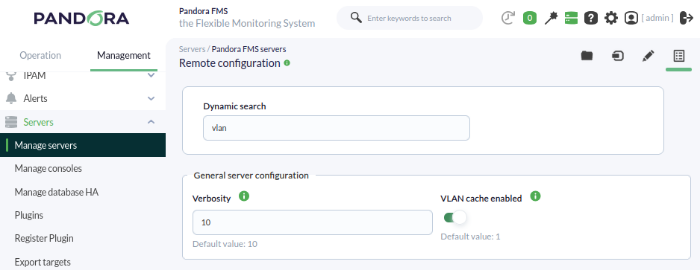

vlan_cache_enabled [0|1]

Habilita (1) o deshabilita (0) la cache VLAN de los hosts autodescubiertos.

verbosity <0-10>

Nivel de detalle en el registro del log, donde 10 es el nivel de información más detallado.

agents_blacklist_icmp 10.0.0.0/24[,8.8.8.8/30]

Lista de exclusión de chequeos ICMP. Este campo se puede configurar con una lista de direcciones IP usando la notación CIDR para evitar que se ejecuten módulos de tipo ICMP. Es posible especificar varias subredes separándolas por comas.

agents_blacklist_snmp 10.0.0.0/24[,8.8.8.8/30]

Lista de exclusión de chequeos SNMP. Este campo se puede configurar con una lista de direcciones IP usando la notación CIDR para evitar que se ejecuten módulos de tipo SNMP. Es posible especificar varias subredes separándolas por comas.

agents_blacklist_wmi 10.0.0.0/24[,8.8.8.8/30]

Lista de exclusión de chequeos WMI. Este campo se puede configurar con una lista de direcciones IP usando la notación CIDR para evitar que se ejecuten módulos de tipo WMI. Es posible especificar varias subredes separándolas por comas.

general_gis_exec xxx

Activando esta opción, se usará un script para proveer posicionamiento GIS a todos los Agentes detectados por el Satellite Server. El script debe tener permisos de ejecución y reflejar en pantalla las coordenadas con el formato <longitud>,<latitud>,[<altitud>] El tercer parámetro, la altitud, es opcional.

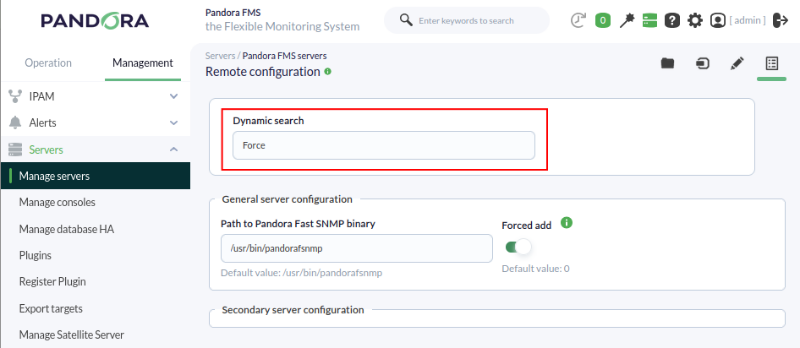

force_add [0|1]

Si se configura a 1, los hosts añadidos de forma manual (a través de host_file o add_host) se crearán siempre, aunque no respondan a ping, con un fichero de configuración sin módulos.

agent_block XX

Número de ficheros de datos XML enviados en una sola llamada al cliente Tentacle, por defecto 50.

conf_interval XXX

Intervalo de comprobación de la configuración remota, por defecto 300 segundos.

exec_interval XXX

Tiempo entre comprobaciones de ejecución, por defecto 300 segundos.

exec_threads X

Número de hilos utilizados para los módulos de ejecución, 5 por defecto. Dependerá de la potencia (CPU y RAM) de la máquina. Cuantos más hilos, más se cargará el sistema, pero más capacidad de proceso tendrá. Al superar los 20 hilos, dependiendo del sistema, puede empeorar el rendimiento.

latency_block XXX

Número de hosts procesados en una sola llamada a nmap (latencia), por defecto 400.

Cuanto mayor sea el número (máximo 500) más capacidad de proceso tendrá, pero a costa de incrementar la latencia. En algunos casos puede ser conveniente disminuir ese número.

latency_interval XXX

Tiempo entre comprobaciones de latencia, por defecto 180 segundos.

latency_retries X

Número de reintentos para los módulos de latencia, por defecto 2 intentos.

latency_threads X

Número de hilos utilizados para la comprobación de la latencia, por defecto 4 hilos.

latency_timeout X

Tiempo de espera para las comprobaciones de latencia en segundos, por defecto 1.

ping_block XXX

Número de hosts procesados en una sola llamada a nmap (ping), por defecto 400.

Cuanto mayor sea el número (máximo 500) más capacidad de proceso tendrá, pero a costa de incrementar la latencia. En algunos casos puede ser conveniente disminuir ese número.

ping_interval XXX

Tiempo entre comprobaciones de ping, 120 segundos por defecto.

ping_retries X

Número de reintentos para los módulos de latencia, 2 por defecto.

ping_threads X

Número de hilos utilizados para las comprobaciones de ping, 4 por defecto.

ping_timeout X

Tiempo de espera para las comprobaciones de ping en segundos, por defecto 1.

plugin_interval XXX

Tiempo entre comprobaciones del plugin, por defecto 300 segundos.

plugin_threads X

Número de hilos utilizados para la comprobación de los plugins, por defecto 2 hilos.

plugin_timeout XX

Tiempo de espera para las comprobaciones de los plugins en segundos, por defecto 10 segundos.

recon_interval XXXXXX

Tiempo entre escaneos de red en segundos, por defecto 604800 segundos.

snmp2_block XX

Número de hosts procesados en una sola llamada a Braa (SNMPv2c), 50 por defecto.

snmp2_interval XXX

Tiempo entre comprobaciones SNMP (SNMPv2c), por defecto 180 segundos.

snmp2_retries X

Número de reintentos para los módulos SNMP (SNMPv2c), por defecto 2 reintentos.

snmp2_threads X

Número de hilos utilizados para las comprobaciones de SNMP (SNMPv2c), por defecto 8 hilos.

snmp2_timeout X

Tiempo de espera para las comprobaciones SNMP(SNMPv2c) en segundos, por defecto 5.

snmp3_block XX

Número de hosts procesados en una sola llamada a Braa (SNMPv3), 50 por defecto.

snmp3_interval XXX

Tiempo entre comprobaciones SNMP (SNMPv3), por defecto 180 segundos.

snmp3_retries X

Número de reintentos para los módulos SNMP (SNMPv3), por defecto 2 reintentos.

snmp3_threads X

Número de hilos utilizados para las comprobaciones de SNMP (SNMPv3), por defecto 4 hilos.

snmp3_timeout X

Tiempo de espera para las comprobaciones de SNMP (SNMPv3) en segundos, por defecto 5 segundos.

snmp_block XX

Número de hosts procesados en una sola llamada a Braa (SNMPv1), por defecto 50.

snmp_interval XXX

Tiempo entre comprobaciones SNMP (SNMPv1), por defecto 180 segundos.

snmp_retries X

Número de reintentos para los módulos SNMP (SNMPv1), 2 por defecto.

ssh_interval XXX

Tiempo entre comprobaciones SSH, por defecto 300 segundos.

ssh_threads XXX

Número de hilos utilizados para los módulos SSH, por defecto 5 hilos.

ssh_timeout X

Tiempo de espera para las comprobaciones SSH en segundos, por defecto 2 segundos.

tcp_interval XXX

Tiempo entre comprobaciones TCP, por defecto 300 segundos.

tcp_threads X

Hilos dedicados a las comprobaciones TCP, por defecto 5 hilos.

tcp_timeout X

Tiempo de espera para las comprobaciones TCP, por defecto 1 segundo.

snmp_threads X

Número de hilos utilizados para las comprobaciones SNMP (SNMPv1), por defecto 8 hilos.

snmp_timeout X

Tiempo de espera para las comprobaciones SNMP en segundos (SNMPv1), por defecto 5 segundos.

wmi_interval XXX

Tiempo entre comprobaciones de WMI, por defecto 300 segundos.

wmi_threads X

Hilos dedicados al sondeo de WMI, por defecto 5 hilos.

ipam_task < id IPAM TASK > , < CIDR >

Lista de redes separadas por comas (en notación SLASH) a explorar por IPAM. Deben estar precedido por el identificador de tarea IPAM asignado en PFMS al ser creado (se debe dejar sin asignar el campo Discovery server para luego ser asignado dicha labor a un Satellite server). Por ejemplo: 1,192.168.0.0/24.

ipam_interval XXXXXX

Tiempo entre las tareas de exploraciones en segundos.

secondary_mode [on_error|always]

Un tipo especial de parámetro de configuración general es la definición de un servidor secundario. Esto permite definir un servidor al que se le envían los datos, de forma complementaria al servidor definido de forma estándar. El modo de servidor secundario funciona de dos formas:

• on_error: Envía datos al servidor secundario solo si no puede enviarlas al primario.
• always: Siempre envía datos al servidor secundario, independientemente de si puede contactar o no con el servidor principal.

secondary_server_ip     192.168.1.123
secondary_server_path   /var/spool/pandora/data_in
secondary_mode          on_error
secondary_transfer_mode tentacle
secondary_server_port   41121

Se podrá acceder al editor avanzado de configuración remota del servidor Satélite en el servidor PFMS al cual pertenezca el servidor Satélite por medio del menú Management → Servers → Manage servers. Una vez haya cargado la página en el navegador web, se hace clic en el icono Remote configuration.

Luego se hace clic en el icono Advanced editor:

En el cuadro de texto correspondiente a Configuration se podrá editar y/o agregar cada uno de los token descritos en secciones anteriores. Cuando se haya finalizado de editar guarde los cambios pulsando en el botón Update situado al final de la página.

Se podrá acceder a la interfaz gráfica en el servidor PFMS al cual pertenezca el servidor Satélite, de manera remota, por medio del menú Management → Servers → Manage servers y luego haciendo clic en el icono Remote configuration.

Utilice la búsqueda dinámica para introducir texto clave (una letra o más) y buscar un token específico.

Algunos token únicamente aceptan dos valores (ON / OFF), se utiliza el primer botón para cambiar dicho valor. Si con el segundo botón habilita o deshabilita el token correspondiente el servidor Satélite tomará el valor por defecto que tenga asignado (1 ó 0) independientemente del valor que marque el primer botón.

Una vez haya hecho todos los cambios haga clic en el botón Update para guardar las preferencias.

Existen tres modos de crear los Agentes en el Satellite Server: Recon Task, fichero satellite_hosts.txt o de manera manual creando los ficheros .conf de los Agentes a monitorizar.

La creación de Agentes mediante una tarea de reconocimiento (Recon Task) es la más utilizada por los usuarios de Pandora FMS. Para llevarla a cabo, se debe acceder al fichero de configuración del Satellite Server y configurar los siguientes parámetros:

• recon_community: Se debe especificar una lista de comunidades SNMP para usar en el Discovery de SNMP separadas por comas (en el caso de realizar una Recon Task de tipo SNMP).
• recon_enabled: Se debe poner a 1 para habilitar el Recon Task del Satellite Server.
• recon_interval: Intervalo de tiempo donde se escanea la red, en segundos (por defecto 604800 segundos, 7 días).
• recon_mode: Modo de realizar la Recon Task (SNMP, ICMP, WMI), separados por comas.
• recon_task: Lista de redes a las cuales hacer el reconocimiento, separadas por comas.
• recon_timing_template: Un valor que especifica cómo de agresivo ha de ser nmap, de 1 a 5. Uno significa más lento pero más fiable; cinco significa más rápido pero menos fiable (por defecto 3).

Un ejemplo de realización de Recon Task es:

 recon_community public
 recon_enabled 1
 recon_interval 604800
 recon_mode icmp,snmp,wmi
 recon_task 192.168.0.0/24,192.168.1.0/24
 recon_timing_template 3

Una vez configurados los datos, se ejecuta el Satellite Server mediante el comando:

/etc/init.d/satellite_serverd start

En primer lugar, para poder crear un Agente mediante el fichero satellite_hosts.txt, debe ir al archivo de configuración del Satellite Server y quitar de comentario la línea:

host_file /etc/pandora/satellite_hosts.txt

En segundo lugar se debe crear el fichero en la ruta señalada anteriormente con las direcciones IP de los hosts a crear colocando la dirección IP y nombre del Agente:

192.168.10.5 Server5
192.168.10.6 Server6
192.168.10.7 Server7

Una vez configurados los datos, se inicia el Satellite Server mediante el comando:

/etc/init.d/satellite_serverd start

La lectura del fichero indicado se realiza cada recon_interval segundos.

En el directorio /etc/pandora/conf (por defecto) van alojados los ficheros de configuración de los nuevos Agentes. Se debe abrir una venta terminal e ir esa carpeta:

cd /etc/pandora/conf

Luego se procede a crear un fichero con una extensión .conf, por ejemplo “archivo.conf”. Se han de rellenar manualmente los siguientes campos:

• agent_name: Nombre que se asignará al Agente.
• agent_alias: Alias que se asignará al Agente.
• address: Dirección IP del elemento a monitorizar.
• group: Grupo al cual asignar el Agente.
• gis_exec: Script de posicionamiento (opcional). Si se utiliza, sobreescribe la localización provista por el parámetro general_gis_exec del Satellite Server.
• Se agregan los Módulos a crear en el Agente.

Un ejemplo sería:

agent_name Example
agent_alias This is an example
address 127.0.0.1
group Servers

module_begin
module_name Ping
module_ping
module_end

module_begin
module_name Latency
module_latency
module_end

Una vez configurados los datos, se inicia el Satellite Server mediante el comando:

/etc/init.d/satellite_serverd start

Se puede realizar una eliminación total de Agentes o una eliminación parcial de Agentes.

Para la eliminación total de Agentes se debe tener en cuenta el método utilizado en la creación de Agentes:

• Manual: Habrá que eliminar, en primer lugar, los ficheros .conf de los Agentes creados en la carpeta /etc/pandora/conf y posteriormente eliminar los Agentes en la consola.
• Fichero satellite_hosts.txt: Habrá que eliminar el fichero, así como los .conf que se hayan creado en la carpeta /etc/pandora/conf, y posteriormente eliminar los Agentes en la Consola.
• Recon_task: Habrá que desconfigurar la recon_task en el fichero .conf del Satellite Server, eliminar los .conf que se hayan creado en la carpeta /etc/pandora/conf y posteriormente eliminar los Agentes en la Consola.

Para la eliminación parcial también se debe de tener en cuenta el método utilizado en la creación de Agentes.

• Manual: Habrá que eliminar, en primer lugar, los ficheros .conf de los Agentes a borrar en la carpeta /etc/pandora/conf y posteriormente eliminar los Agentes en la consola.
• Fichero satellite_hosts.txt: Habrá que eliminar del fichero las líneas de las direcciones IP a eliminar, así como los .conf que se hayan creado en la carpeta /etc/pandora/conf con esas direcciones IP, y posteriormente eliminar los Agentes en la consola.
• Recon_task: Habrá que configurar la lista de excluidos de la recon_task en el fichero .conf del Satellite Server, después borrar los .conf que se hayan creado en la carpeta /etc/pandora/conf con esas direcciones IP y eliminar los Agentes en la consola.

De manera adicional a los Módulos “automáticos”, se podrán agregar a la monitorización cualquier chequeo TCP, SNMP, WMI o SSH que esté disponible, usando una sintaxis similar a la que se usa para los Módulos locales en los Agentes Software. Se exponen algunos ejemplos de Módulos válidos para el Satellite Server, tal como se autogeneran después de detectar el sistema.

Conectividad a una máquina (vía PING):

module_begin
module_name ping
module_type generic_data
module_ping 192.168.70.225
module_end

Comprobación de un puerto (vía TCP):

module_begin
module_name Port 80
module_type generic_proc
module_tcp
module_port 80
module_end

Consulta WMI para uso de CPU (porcentaje):

module_begin
module_name CPU
module_type generic_data
module_wmicpu 192.168.30.3
module_wmiauth admin%none
module_end

Consulta WMI para memoria libre (porcentaje):

module_begin
module_name FreeMemory
module_type generic_data
module_wmimem 192.168.30.3
module_wmiauth admin%none
module_end

Consulta genérica WMI:

module_begin
module_name GenericWMI
module_type generic_data_string
module_wmi 192.168.30.3
module_wmiquery SELECT Name FROM Win32_ComputerSystem
module_wmiauth admin%none
module_end

Estado de la interfaz vía SNMP. El Satellite Server detecta automáticamente cada interfaz:

module_begin
module_name if eth1 OperStatus
module_description IP address N/A. Description: The current operational state of the interface. The testing(3) state indicates that no operational packets can be passed.
module_type generic_data_string
module_snmp 192.168.70.225
module_oid .1.3.6.1.2.1.2.2.1.8.3
module_community artica06
module_end

Para obligar al módulo a utilizar SNMP versión 2c se añade la línea:

module_version 2c

Para obligar al módulo a utilizar SNMP versión 1 se añade la línea:

module_version 1

Por ejemplo:

module_begin
module_name if eth1 OperStatus
module_description IP address N/A. Description: The current operational state of the interface. The testing(3) state indicates that no operational packets can be passed.
module_type generic_data_string
module_snmp 192.168.70.225
module_version 2c
module_oid .1.3.6.1.2.1.2.2.1.8.3
module_community artica06
module_end

Consulta genérica SNMP. En este caso el Satellite Server saca automáticamente el tráfico de cada interfaz, con su nombre “real” descriptivo:

module_begin
module_name if eth0 OutOctets
module_description The total number of octets transmitted out of the interface, including framing characters.
module_type generic_data_inc
module_snmp 192.168.70.225
module_oid .1.3.6.1.2.1.2.2.1.16.2
module_community public
module_end

Para configurar un módulo SNMPv3, defina module_version a 3 y especifique:

• module_seclevel: Nivel de seguridad ( noauth, authnopriv o authpriv ).
• module_secname: Nombre de seguridad.
• module_authproto: Protocolo de autenticación ( md5 o sha ).
• module_authpass: Clave de autenticación.
• module_privproto: Protocolo de privacidad ( aes o des ).
• module_privpass: Clave de privacidad, según sea necesario.

module_begin
module_name snmp_noauth
module_type generic_data_string
module_snmp 127.0.0.1
module_version 3
module_oid .1.3.6.1.2.1.1.1.0
module_seclevel noauth
module_secname snmpuser
module_end

module_begin
module_name snmp_authnopriv
module_type generic_data_string
module_snmp 127.0.0.1
module_version 3
module_oid .1.3.6.1.2.1.1.2.0
module_seclevel authnopriv
module_secname snmpuser
module_authproto md5
module_authpass 12345678
module_end

module_begin
module_name snmp_authpriv
module_type generic_data_string
module_snmp 127.0.0.1
module_version 3
module_oid .1.3.6.1.2.1.1.2.0
module_seclevel authpriv
module_secname snmpuser
module_authproto sha
module_authpass 12345678
module_privproto aes
module_privpass 12345678
module_end

La configuración específica de SNMPv3 se puede compartir entre Módulos sacándola fuera de la declaración del Módulo, en caso de que sea la misma para todos (también se puede compartir entre Agentes moviéndola al fichero de configuración del Satellite Server):

agent_name snmp
address 127.0.0.1

seclevel authpriv
secname snmpuser
authproto md5
authpass 12345678
privproto des
privpass 12345678

module_begin
module_name snmp_authpriv_1
module_type generic_data_string
module_snmp
module_version 3
module_oid .1.3.6.1.2.1.1.1.0
module_end

module_begin
module_name snmp_authpriv_2
module_type generic_data_string
module_snmp
module_version 3
module_oid .1.3.6.1.2.1.1.2.0
module_end

Para la creación de grupos de componentes (incluyendo SNMPv3) consulte “SNMP wizard”.

Fichero de configuración del Satellite Server por defecto para SNMPv3:

Se deberá colocar sus propios valores y/o credenciales, así como cambiar los protocolos o métodos de cifrado necesarios. Deberá reiniciar el servidor PFMS para que los nuevos valores de configuración sean leídos y puestos en memoria.

# Security level used for SNMPv3 messages (noauth, authnopriv or authpriv).
#snmp3_seclevel authpriv

# Security name used for SNMPv3 messages.
#snmp3_secname

# Authentication protocol (md5 or sha) for authenticated SNMPv3 requests.
#snmp3_authproto sha

# Authentication password for authenticated SNMPv3 request.
#snmp3_authpass

# Privacy protocol (des or aes) for encrypted SNMPv3 requests.
#snmp3_privproto des

# Privacy password for encrypted SNMPv3 messages.
#snmp3_privpass

Comando genérico SSH:

module_begin
module_name GenericSSH
module_type generic_data
module_ssh 192.168.30.3
module_command ls /tmp | wc -l
module_end

Para introducir un umbral hay que hacerlo tanto en la definición de texto del Módulo (module_min_warning, module_min_critical) como en la definición de umbrales mediante la interfaz web:

module_begin
module_name Latency
module_type generic_data
module_latency 192.168.70.225
module_min_warning 80
module_min_critical 120
module_end

Manualmente se pueden crear Módulos de ejecución. Los scripts o comandos que ejecute el Satellite Server deben estar previamente desplegados y accesibles por el mismo. En este sentido, funciona igual que un module_exec de un Agente. Téngase en cuenta que el uso de module_exec puede hacer que el rendimiento del Satellite Server disminuya.

module_begin
module_name Sample_Remote_Exec
module_type generic_data
module_exec /usr/share/test/test.sh 192.168.50.20
module_min_warning 90
module_min_critical 95
module_end

A partir de la versión 7 de Pandora FMS también pueden añadirse complementos (plugins). Al igual que estos, hay que tener en cuenta que los plugins se ejecutarán en la máquina donde está corriendo el Satellite Server. Por lo tanto, habrá que implementar en estos plugins algún método para conectarse al equipo remoto que se necesita monitorizar. La ventaja respecto a los anteriores es su gran flexibilidad. De esta forma, se pueden implementar condiciones y otros mecanismos para los que un module_exec se queda corto. La sintaxis es la misma que la de los Agentes. Un ejemplo de uso de un plugin podría ser el siguiente:

module_plugin /usr/share/pandora/remote_advanced_checks.sh 192.168.0.1

Salvo que la autenticación esté configurada con clave privada y clave pública, los Módulos SSH necesitan un nombre de usuario ( < user > ) y una contraseña ( < pass > ) para funcionar. Ambos se registran en el fichero de configuración principal, satellite_server.conf, utilizando cajas de credenciales (credential_box ) con los siguientes formatos:

red/máscara,usuario,contraseña

red/máscara,usuario,[[contraseña cifrada|]]

Por ejemplo:

credential_box 192.168.1.1/32,< user >,< pass1 >
credential_box 192.168.1.0/24,< user >,< pass2 >

Las búsquedas en las cajas de credenciales se hacen de máscaras más a menos restrictivas.

Las contraseñas se pueden cifrar utilizando Blowfish en modo ECB. Asegúrese de que credential_pass está definido, de otro modo el nombre del host se utilizará como contraseña de cifrado por defecto. La representación hexadecimal del texto cifrado se debe rodear con corchetes dobles:

credential_box 192.168.1.0/24,<user>,[[80b51b60786b3de2|]]

Si la configuración del Satellite Server ha sido correcta, debería obtener una vista de Agentes parecida a esta:

Generalmente en todas las máquinas se crearán Módulos de tipo ICMP (Ping y Latencia) pero en algunas también se pueden generar Módulos de tipo SNMP y WMI. En las que tengan WMI habilitado se generarán los siguientes Módulos, de estar disponibles. En las máquinas con SNMP habilitado se generarán los siguientes módulos, de estar disponibles:

En el apartado de operaciones masivas de la Consola de Pandora FMS hay una sección especial dedicada al Satellite Server, donde se pueden realizar diversas acciones de edición y borrado de Agentes y Módulos de forma masiva.

Al monitorizar redes grandes los Módulos SNMP que devuelven datos inválidos pueden afectar al rendimiento del Satellite Server, y llevar a otros Módulos a estado Desconocido. Para evitar esto, el Satellite Server puede leer una lista de excluidos de Módulos SNMP que serán descartados en el arranque antes de la ejecución.

Para crear una lista de excluidos, se edita el fichero de configuración /etc/pandora/satellite_server.conf y se debe verificar de que snmp_blacklist está descomentado y configurado con la ruta al fichero en el que se guardarán los Módulos de la lista de excluidos. A continuación ejecute:

satellite_server -v /etc/pandora/satellite_server.conf

Reinicie el Satellite Server. La lista de excluidos se puede regenerar tantas veces como sea necesario.

El formato de la lista de excluidos es:

 agent:OID
 agent:OID
 ...

Por ejemplo:

 192.168.0.1:.1.3.6.1.4.1.9.9.27
 192.168.0.2:.1.3.6.1.4.1.9.9.27

Volver al índice de documentación Pandora FMS
